UPM1系列塑壳式断路器

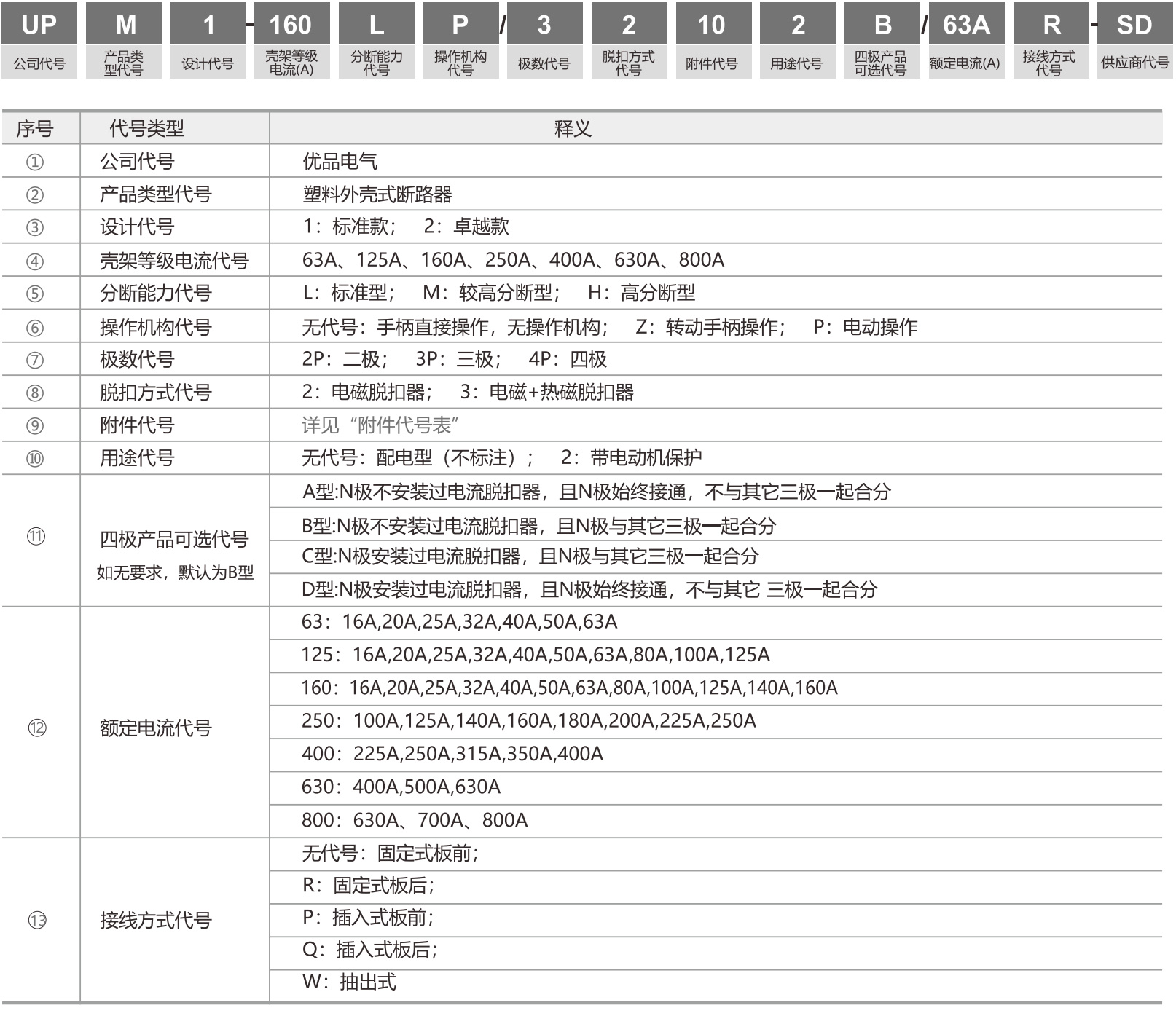

产品选型表

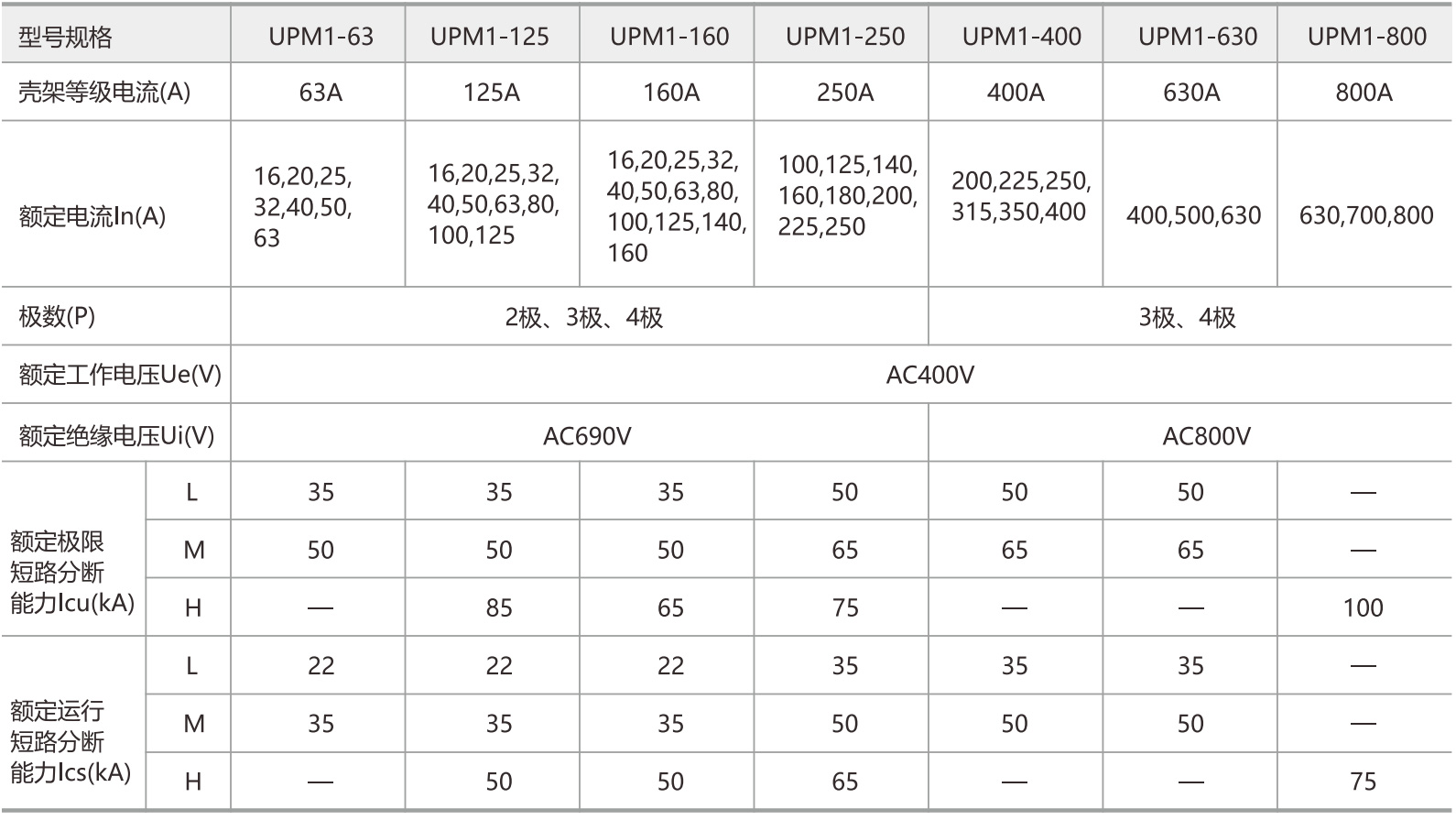

断路器主要技术参数

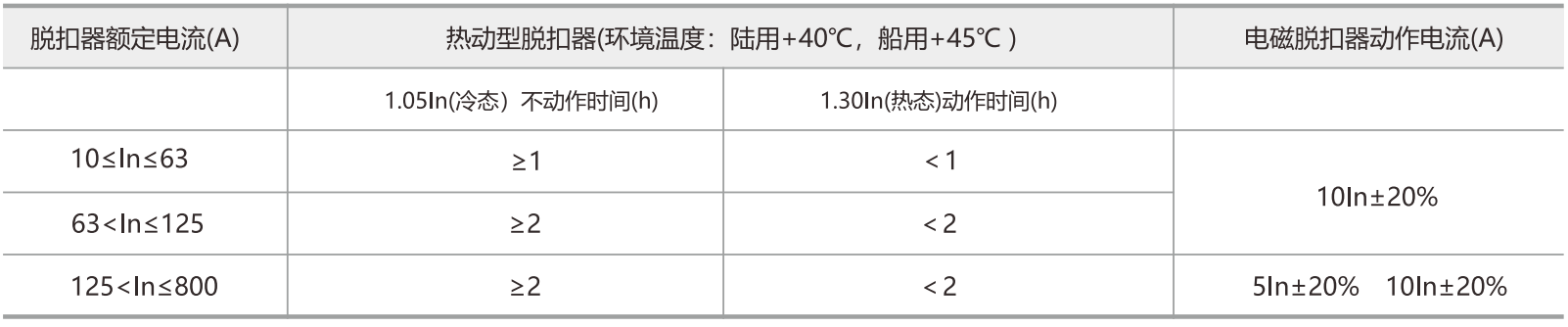

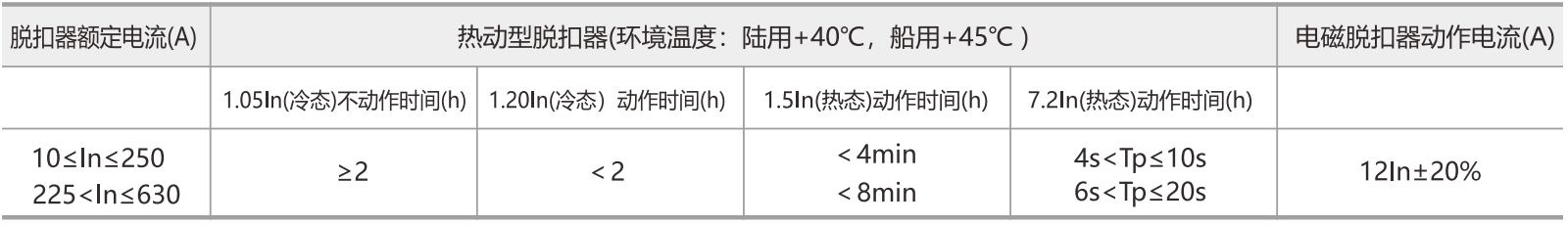

保护特性参数
断路器热动型脱扣器具有反时限特性;电磁脱扣器为瞬时动作。
配电用
保护电机用
注:UPM1-250中的100A，125A规格中无5In电磁脱扣器。

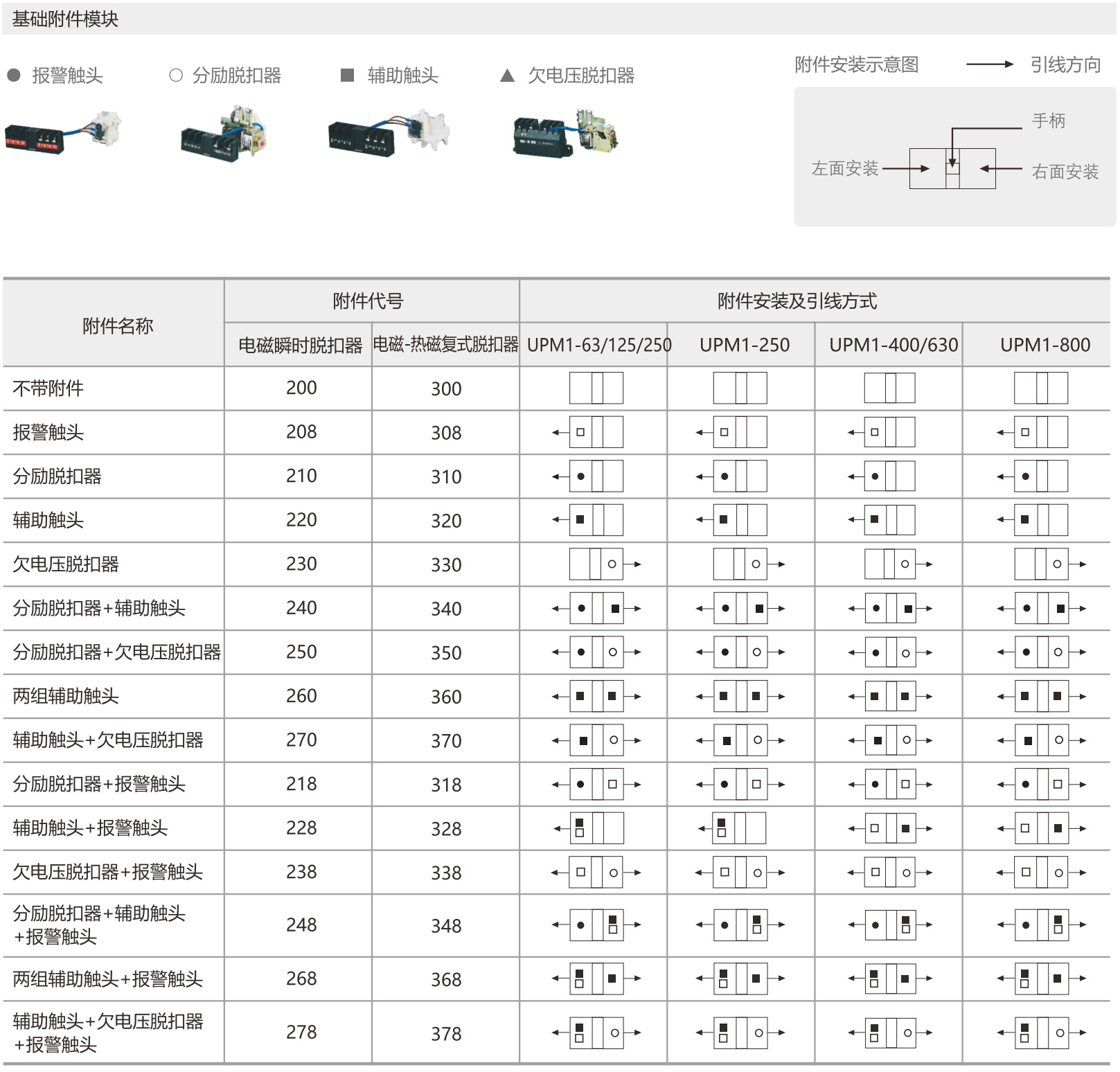

脱扣器方式及附件代号
备注
1、200:表示仅有电磁脱扣器的断路器本体;300:表示带有热动一电磁脱扣器的断路器本体;00:不带脱扣器及表中附件的断路器本体;
2、对UPM-125.250二极产品只有210.310,220.320,230.330;对UPM-125,250四板断路器无218,318,248、348, N极为A型和D型时无240、340, 260, 360, 268, 368;
3、对UPM-400、UPM-630及UPM-800其中248、348、278、378规格中辅助触头为一对触头(即一常开、一常闭),268、368规格中的辅助触头为三对触头(即三常开，三常闭)。
4、对UPM-125、UPM-630及UPM-250其中220、230、240、340、270、370规格中辅助触头可供二对触头(即二常开、二常闭)，260、360可供三对触头(三常开，三常闭)，但订货时需注明。
